Заказчик: промышленное предприятие (Нижний Новгород) Задача: безопасный подъем и перемещение трансформатора весом 12 тонн с ограниченным количеством точек крепления
Проблема
Для монтажа крупногабаритного оборудования требовались 4-ветвевые канатные стропы, способные равномерно распределить нагрузку на четыре точки строповки. Стандартные решения не подходили из-за:
нестандартных габаритов груза (длина 4,2 м, ширина 1,8 м);
ограниченной высоты подъема (цех с низкой стрелой крана);
необходимости точного центрирования груза без перекосов.
Заказчик обратился за изготовлением строп под заказ с гарантией грузоподъемности и сертификацией.

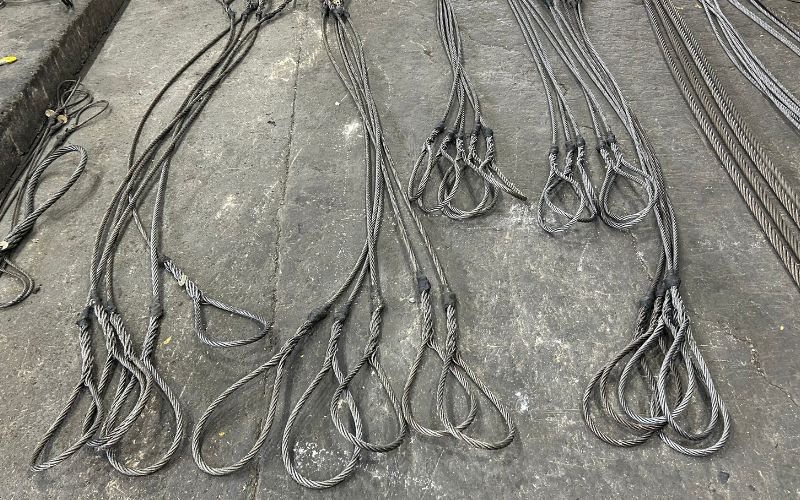

Готовые канатные стропы
Решение
Спроектировали и изготовили 4-ветвевые канатные стропы типа 4СК по ТУ заказчика со следующими параметрами:
Параметр
Значение
Тип стропа
4СК (четыре ветви)
Грузоподъемность
16 тонн (с запасом 30%)
Длина ветвей
2,5 м / 3 м (регулируемые)
Диаметр каната
22 мм (сталь ГОСТ 7668-80)
Концевые захваты
крюки + звенья РТ
Защита
мягкие кожухи на ветви

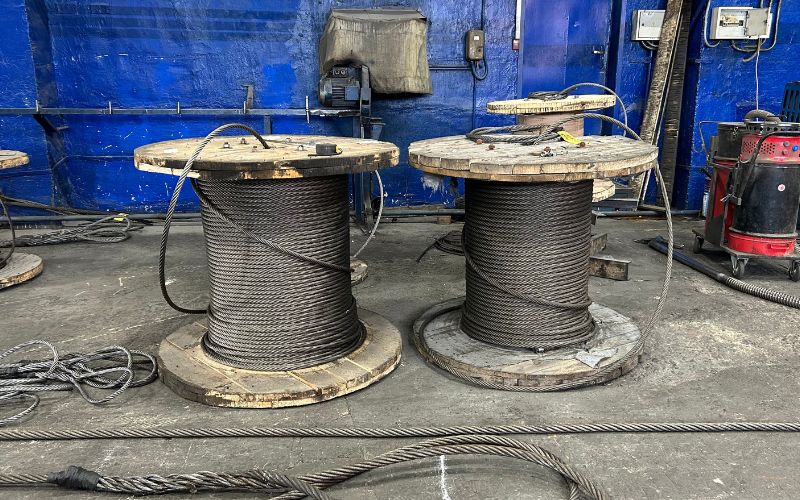

Стальной канат, из которого изготавливают стропы
Особенности изготовления:
Применили канаты двойной свивки с металлическим сердечником — высокая гибкость при сохранении разрывного усилия.
Ветви уравняли с помощью регулировочных звеньев — исключили перекос груза.
Провели динамические испытания с грузом 17,6 тонн (110% от номинала).
Результат
Стропы переданы заказчику в срок — 7 рабочих дней
Трансформатор поднят, перемещен и установлен без перекосов и замечаний
Выдан паспорт изделия + протокол испытаний разрывной машиной
Заказчик сократил время монтажа на 30% за счет надежной строповки с первой попытки
«Раньше использовали два двухветвевых стропа — постоянно перекашивало груз. После перехода на 4-ветвевые канатные стропы от этого производителя работа пошла как по маслу. Рекомендуем».

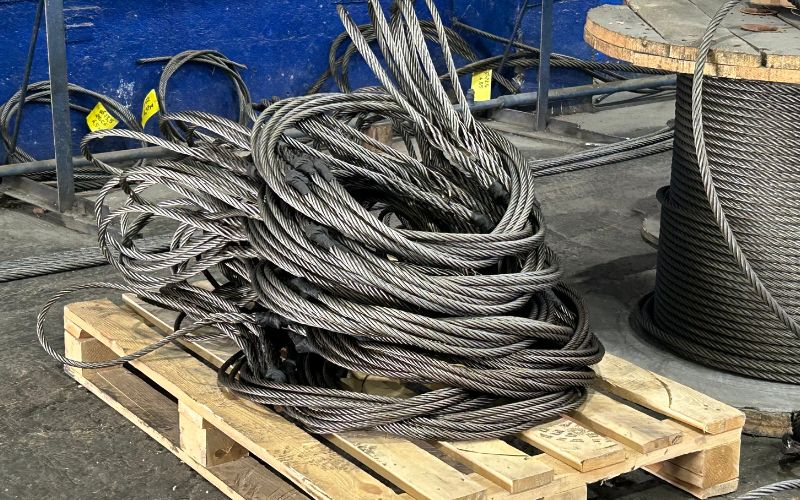

Упакованные стропы из стального каната
Почему заказали у нас?
Индивидуальный расчет грузоподъемности под реальный вес оборудования
Собственное производство — контроль на всех этапах
