Задача: разработать и изготовить стропы для подъема и перемещения особо крупного и тяжелого груза в условиях действующего промышленного предприятия.
Решение: комплексная поставка от компании «СпецЭлектродСервис» включала индивидуальное проектирование, изготовление строп нестандартной длины с повышенным запасом прочности, проведение статических испытаний на собственном оборудовании и оформление полного пакета разрешительной документации.
От задачи — к решению
В практике любого промышленного предприятия периодически возникает задача подъема негабаритного груза — оборудования, конструкций, агрегатов, которые выходят за рамки типовых решений. В таких случаях стандартные стропы «с полки» либо не подходят по длине и грузоподъемности, либо требуют сложных схем строповки с риском перекоса груза.
Именно с такой задачей столкнулось одно из красноярских предприятий — требовалось переместить крупногабаритное оборудование массой 11 тонн в стесненных условиях цеха. Груз имел смещенный центр тяжести и требовал особого подхода к строповке.
Компания «СпецЭлектродСервис» предложила комбинированное решение: использованы разные типы стропов в зависимости от зоны строповки и характера нагрузки.
Типы стропов, использованных в проекте
🔹 Текстильные стропы — для защиты поверхности груза
Для основного корпуса оборудования (окрашенные поверхности, чувствительные к царапинам) применили текстильные стропы грузоподъемностью 10 тонн каждый. Текстильные стропы легкие, гибкие и не повреждают поверхность груза, что было критически важно для оборудования с окрашенными панелями.
Почему текстильные:
- не повреждают поверхность груза
- легкие и удобные в работе
- равномерно распределяют нагрузку
- не искрят при контакте с грузом
🔹 Цепные стропы — для жесткой фиксации и защиты от перетирания
Для зон с острыми кромками и мест, где текстильная лента могла перетереться, использовали цепные стропы. Они незаменимы при работе с грузами, имеющими острые края — абразивное воздействие быстро выводит из строя текстильные стропы.
Преимущества цепных стропов в этом кейсе:
- высокая стойкость к истиранию
- работа при высоких и низких температурах (в цехе перепад)
- устойчивость к агрессивным средам (масла, грязь)
- визуально заметные дефекты (трещины, удлинение звеньев)
🔹 Канатные стропы — для максимальной грузоподъемности
В местах крепления к грузоподъемному механизму и для основных узлов строповки применяли канатные стропы из стального каната. Они обеспечили общую связку всей системы строповки.
Почему канатные:
- высокая грузоподъемность при сравнительно небольшом весе
- устойчивость к перепадам температур
- долговечность при правильной эксплуатации
Схема строповки: 2 канатных стропа + 2 цепных + текстильные ветви — такая комбинация позволила равномерно распределить 5 тонн нагрузки и исключить перекосы при подъеме.
Этапы реализации кейса
1. Анализ и проектирование
Специалисты выехали на объект, изучили габариты груза, условия цеха (наличие препятствий, высоту потолка) и тип грузозахватного механизма. На основе этих данных были рассчитаны требуемая грузоподъемность, длина стропов и схема строповки — с использованием смешанной оснастки.
2. Изготовление строп
На производственной площадке в Красноярске (ул. Пограничников, 40) были изготовлены:
Текстильные стропы:
- Материал — высокопрочная полиэстеровая лента
- Швы выполнены с соблюдением требований РД 24-СЗК-01-01, с контролем шага стежков и равномерности строчки

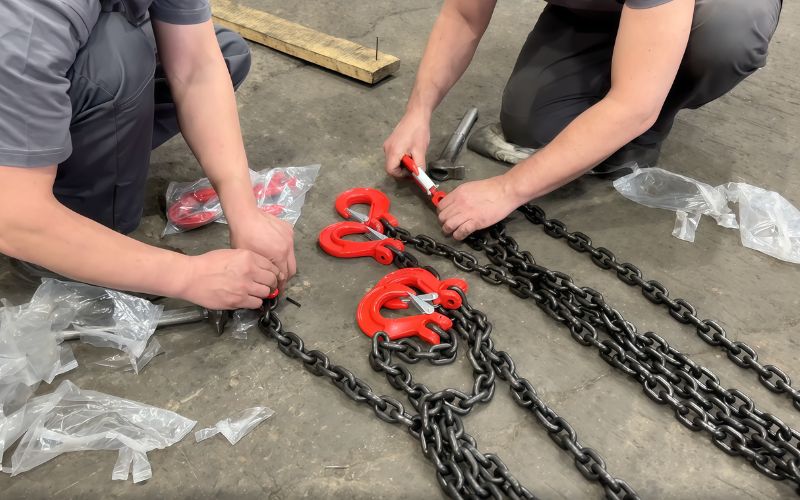

Цепные стропы:
- Цепи класса T (повышенная прочность)
- Соединительные элементы — скобы и звенья по ГОСТ

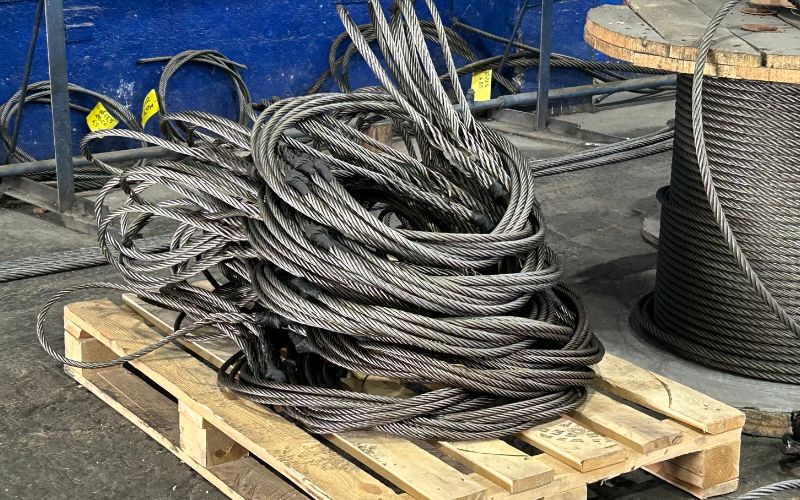

Канатные стропы:
- Канат по ГОСТ 7668-80
- Коуши для защиты мест заделки
- Заплетка или обжимной способ заделки концов

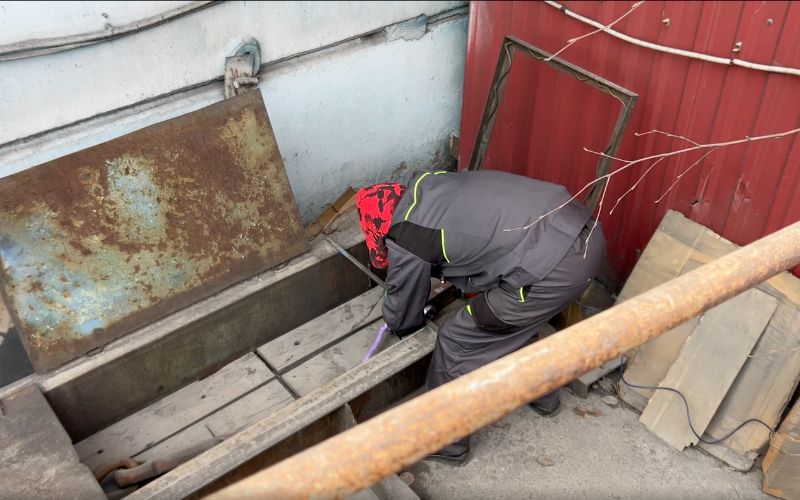

3. Контроль качества и испытания
Для текстильных стропов:
- Внешний осмотр ленты, швов и петель
- Проверка размеров (допуск 3 мм на метр)

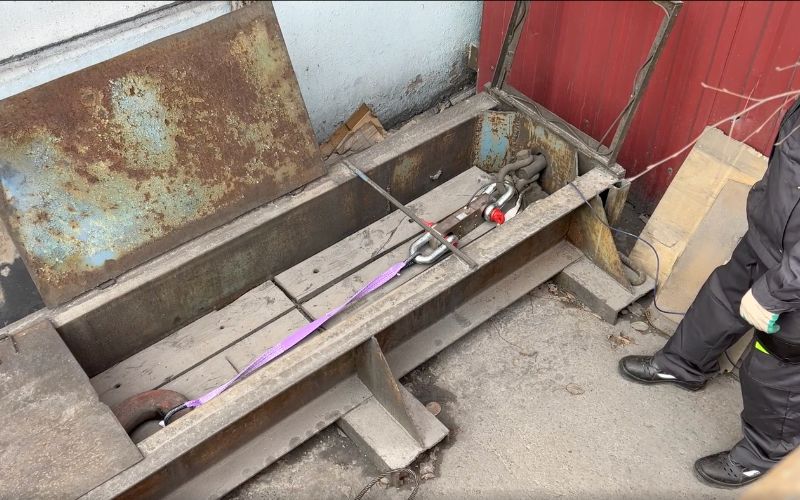

- Статические испытания нагрузкой +25% от паспортной
Для цепных стропов:
- Проверка каждого звена на трещины и деформации
- Контроль сварных соединений
- Испытания нагрузкой с замером остаточного удлинения
Для канатных стропов:
- Осмотр целостности каната (нет обрывов проволок)
- Проверка мест заделки концов
- Статические испытания
Только после успешного прохождения всех этапов стропы были допущены к отгрузке с оформлением паспортов и протоколов испытаний на каждое изделие.
4. Сопровождение при подъеме
Стропы переданы заказчику в установленный срок. Подъем оборудования выполнен в присутствии представителя компании-изготовителя. Груз занял проектное положение без замечаний, стропы выдержали расчетную нагрузку с запасом.
Технические детали проекта
| Параметр | Значение |
| Масса груза | 11 тонн |
| Типы стропов | Текстильные + цепные + канатные |
| Количество стропов | 6 шт (2 текстильных, 2 цепных, 2 канатных) |
| Грузоподъемность каждого | от 10 до 32 тонн (по типам) |
| Схема строповки | Смешанная (комбинированная) |
| Длина стропов | Индивидуальная под схему |
| Испытательная нагрузка | +25% сверх номинала |
Какие бывают стропы и для чего нужны
Для правильного понимания кейса — краткая справка по типам стропов:
| Тип стропа | Материал | Плюсы | Минусы | Лучшее применение |
| Текстильный | Полиэстеровая лента | Легкий, не царапает груз, дешевый | Боится острых кромок, масел | Чувствительные грузы, окрашенные поверхности |
| Цепной | Стальная цепь | Стойкий к истиранию, работает в грязи и масле, видно деформацию | Тяжелый, царапает груз | Острые кромки, агрессивная среда, тяжелые грузы |
| Канатный | Стальной канат | Очень прочный, недорогой, работает при любой погоде | Тяжелый, травмирует груз, требуется навык заделки концов | Грубо-поверхностные грузы, подъем в сложных условиях |
Почему это важно для заказчика
Испытания строп и стальных канатов — обязательная процедура, служащая гарантией качества продукции . Компании, которые пренебрегают контролем на всех этапах, рискуют не только репутацией, но и жизнями людей.
В «СпецЭлектродСервис» каждый строп проходит проверку. Не выборочно, а каждый. Потому что безопасность не терпит компромиссов.
Что получает заказчик с нашими стропами:
- Паспорт на каждое изделие
- Протокол статических испытаний
- Сертификат соответствия/декларацию (для стропов, подлежащих обязательной оценке)
- Маркировку с грузоподъемностью и датой изготовления
Хотите надежные стропы под вашу задачу?
«СпецЭлектродСервис» — производство в Красноярске, изготовление текстильных, канатных и цепных стропов по ГОСТ и ТЗ заказчика. Подберём тип стропа под ваш груз — нужны мягкие, жесткие или универсальные.
