Канатный строп — это не просто отрезок троса с петлями. Это ответственное грузозахватное устройство, от качества которого зависит безопасность людей и сохранность груза. Производство стропов регламентируется ГОСТами и требует строгого соблюдения технологии на каждом этапе: от выбора марки стали до маркировки готового изделия.
В этой статье мы подробно, на примере производства компании «СпецЭлектродСервис», расскажем, какие материалы мы используем, как рассчитываем диаметр каната под конкретную нагрузку и каким образом контролируем качество готовых стропов.

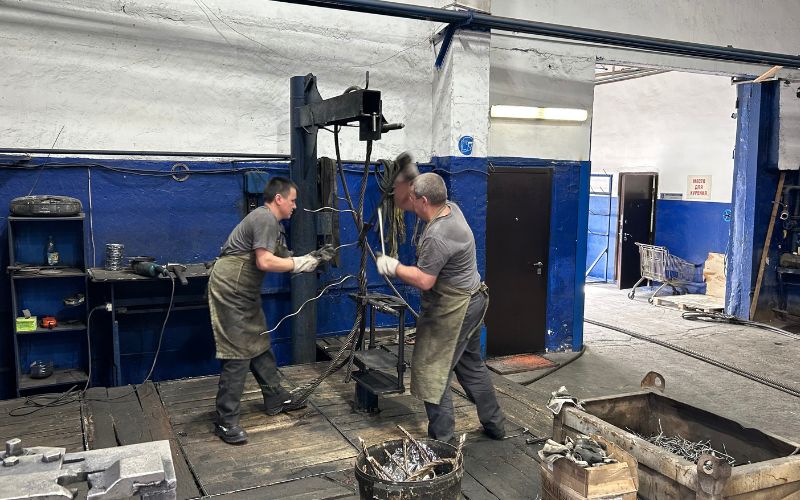

Плетение канатного стропа
Этап 1: Выбор материала — стальной канат
Основа любого канатного стропа — это стальной канат. Мы используем только сертифицированные канаты от проверенных российских поставщиков, соответствующие ГОСТ 3241-91 и ТР ТС 019/2011.
Какие канаты мы применяем:
По типу свивки: преимущественно ТЛК-О (точечно-линейное касание) или ЛК-Р (линейное касание с разным диаметром проволок в прядях). Эти типы обладают высокой гибкостью и износостойкостью.
По материалу сердечника: используем канаты с органическим сердечником (ОС) для стандартных условий и с металлическим сердечником (МС) для повышенных нагрузок и высоких температур.
По маркировочной группе: канаты марок 1570, 1670, 1770 и 1860 Н/мм². Чем выше цифра, тем прочнее канат при том же диаметре.
Важно: Мы не используем канаты пониженной раскручиваемости или сомнительного происхождения. Каждая бухта имеет паспорт, а перед запуском в производство проходит входной контроль.

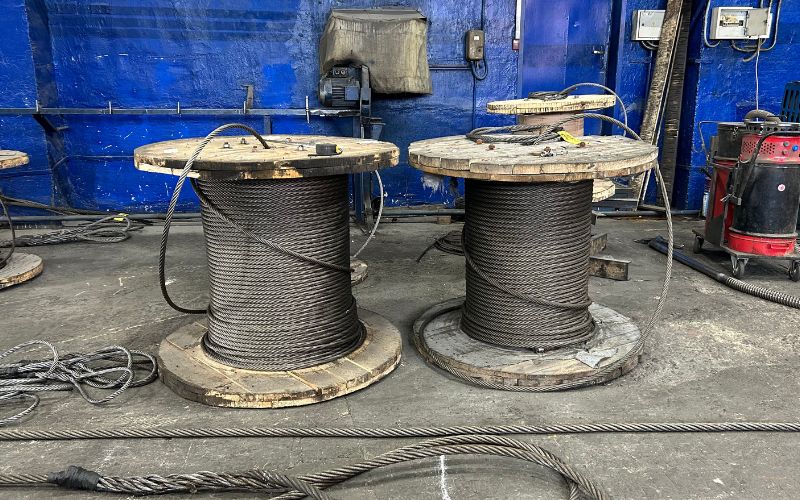

Стальной канат, из которого свивают стропы
Этап 2: Расчет диаметра и грузоподъемности
Грузоподъемность стропа — это не магическое число, а инженерный расчет, основанный на разрывном усилии каната и коэффициенте запаса прочности (обычно 6:1 для канатных строп). Наши технологи точно подбирают диаметр каната под требуемую нагрузку.
Определяем необходимое разрывное усилие: 5 тонн * 6 (коэффициент) = 30 тонн (294 кН).
Подбираем канат: По справочным таблицам находим канат с разрывным усилием не менее 294 кН. Например, канат диаметром 15,5 мм марки 1570 Н/мм² имеет разрывное усилие около 320 кН.
Итог: Для стропа 1СК на 5 тонн мы используем канат диаметром 15,5 мм.

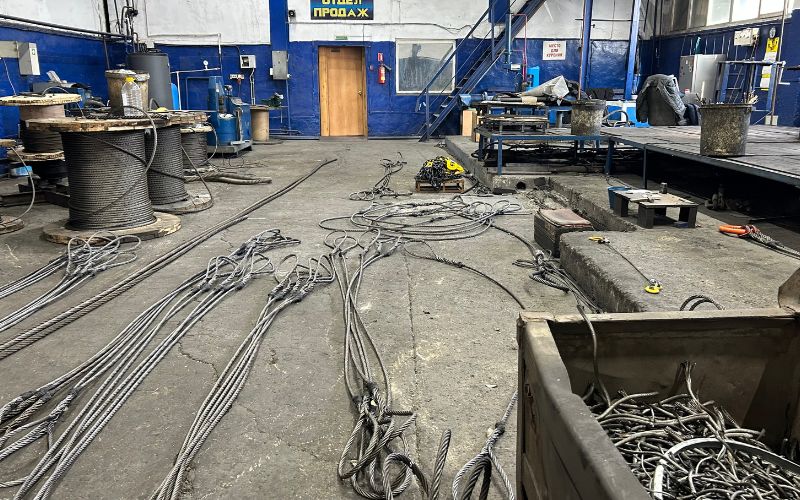

Цех, где производят стропы
Как диаметр каната влияет на грузоподъемность стропа:
Тип стропа (пример)
Диаметр каната, мм
Грузоподъемность (вертикально), тонн
1СК (одноветвевой)
11,5
2,5
1СК (одноветвевой)
15,5
5,0
2СК (двухветвевой)
11,5
3,2 (на обе ветви)
2СК (двухветвевой)
15,5
7,1 (на обе ветви)
4СК (четырехветвевой)
15,5
10,0 (на все ветви)
Таблица дает общее представление. Точный расчет для вашей задачи выполняют наши инженеры.

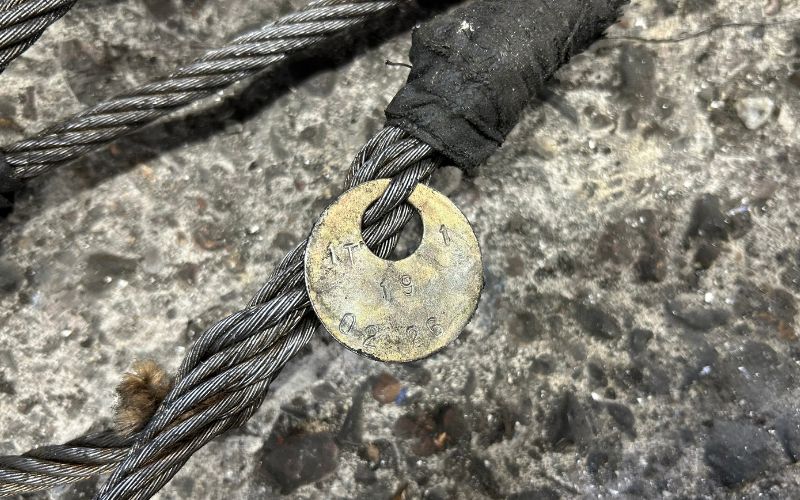

Бирка канатного стропа
Этап 3: Технологический процесс изготовления
Наше производство в Красноярске оснащено всем необходимым оборудованием для выпуска канатных строп любого типа и сложности.
Пошаговый процесс:
Раскрой каната: Бухта каната устанавливается на специальное устройство. Отмеряется и отрезается заготовка требуемой длины с помощью абразивного круга (чтобы не повредить структуру металла).
Формирование петель (огонов): Концы каната расплетаются на пряди. Это самая ответственная операция, выполняемая опытными такелажниками.
Заплетка (сращивание): Пряди каната заплетаются в коренную часть каната по схеме «прядь под прядь». Делается не менее 4-5 полных пробивок. Это обеспечивает высокую прочность узла.
Установка коушей: В петли (огоны) обязательно запрессовываются коуши — металлические вкладыши овальной формы. Они предохраняют канат от перетирания и деформации при зацепке за крюк или скобу.
Крепление ветвей: Для ветвевых стропов (2СК, 4СК) сформированные петли соединяются в общем звене (кольце или скобе) с помощью сварных или механических соединительных элементов.
Финишная операция: Места заплетки плотно обматываются мягкой оцинкованной проволокой или надеваются защитные рукава (бандажи) для предотвращения саморасплетения и защиты от влаги.

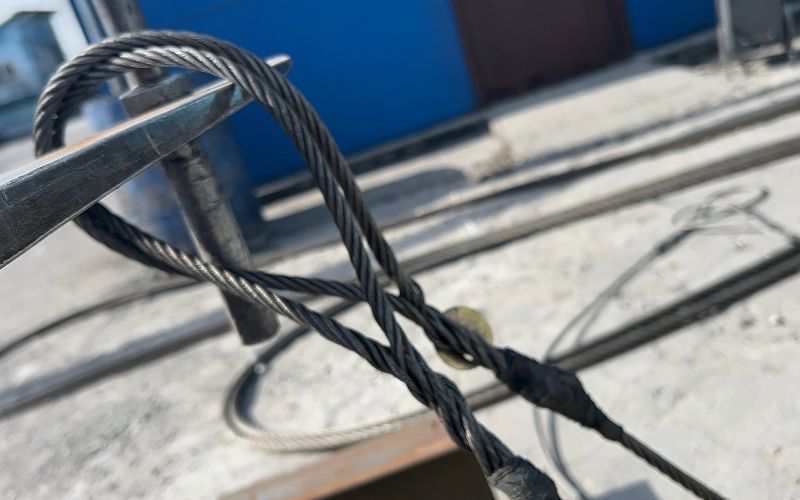

Петля канатного стропа
Этап 4: Контроль качества и испытания
Строп, не прошедший испытания, не может быть допущен к эксплуатации. Это прямое нарушение требований безопасности. На нашем производстве контроль осуществляется на каждом этапе.
Виды контроля:
Входной контроль материалов: проверка сертификатов на канат, коуши, скобы и звенья.
Операционный контроль: наблюдение за правильностью заплетки, целостностью проволок, качеством обмотки.
Приемочные испытания: Каждый готовый строп испытывается статической нагрузкой, превышающей его паспортную грузоподъемность на 25%. Испытания проводятся на специальном стенде, о чем составляется протокол.
Визуальный контроль: После испытаний строп еще раз осматривается на предмет дефектов (обрывов проволок, трещин на коушах, деформации звеньев).
Маркировка: На бирке (или прямо на стропе) указываются:
Грузоподъемность (т)
Дата изготовления
Тип стропа (например, 2СК-6,3)
Длина (м)
Номер партии и клеймо ОТК
Только после этого строп получает паспорт и сертификат соответствия.
