Цепные стропы — оборудование повышенной ответственности. Ошибка в расчётах, неверно выбранная оснастка или неправильно указанная длина могут привести к аварии при подъёме груза. Рассказываем, как составить техническое задание так, чтобы производитель понял задачу с полуслова, а готовое изделие прослужило долго и безопасно.
Цепные стропы отличаются от текстильных и канатных принципиально. Они работают с острыми кромками, выдерживают высокие температуры и служат годами даже в агрессивных средах. Но и требований к их проектированию больше.
Хорошее ТЗ — это половина успеха. Плохое ТЗ — риск получить строп, который нельзя будет использовать, или, что ещё хуже, который подведёт в самый ответственный момент.
Ручная сборка цепных строп
Что должно быть в ТЗ обязательно
1. Грузоподъёмность и запас прочности
Самый очевидный пункт, но именно здесь чаще всего допускают ошибки.
Что указать:
Максимальный вес груза в тоннах
Количество грузов (если строп используется для пакетов)
Есть ли динамические нагрузки (рывки при подъёме)
Важный нюанс: цепные стропы имеют класс прочности. Самые распространённые — 8, 10 и 12 класс. Чем выше класс, тем больше нагрузка, которую выдерживает цепь при том же диаметре.
Пример правильной формулировки:
Грузоподъёмность: 5 тонн при угле ветвей 90°. Запас прочности: 4:1. Класс прочности цепи: 8.
Груз поднимают с помощью цепных строп
2. Схема строповки и количество ветвей
От этого зависит, сколько цепей будет в стропе и как они соединяются.
Основные типы:
Одноветвевой (1СЦ) — для вертикального подъёма
Двухветвевой (2СЦ) — для подъёма с двумя точками крепления
Трёхветвевой (3СЦ) — для равномерного распределения нагрузки
Четырёхветвевой (4СЦ) — для крупногабаритных грузов
Что указать:
Тип стропа (1СЦ, 2СЦ, 3СЦ, 4СЦ)
Угол между ветвями (обычно 30°, 60°, 90°)
Схему расположения точек крепления на грузе
Пример правильной формулировки:
Строп двухветвевой 2СЦ, угол между ветвями 60°. Точки крепления расположены симметрично на расстоянии 1.5 м друг от друга.
Виды цепных строп
3. Длина ветвей
Цепные стропы, в отличие от текстильных, не растягиваются. Поэтому длина должна быть указана максимально точно.
Что указать:
Длину каждой ветви (если они разные)
Общую длину стропа от крюка до крюка
Длину концевой цепи (если важна)
Важный нюанс: в цепных стропах есть понятие «рабочая длина» — расстояние между опорными поверхностями захватов. Именно её нужно указывать в ТЗ .
Пример правильной формулировки:
Рабочая длина каждой ветви: 2 метра. Общая длина стропа от крюка до крюка: 2.2 метра (с учётом звеньев).
Паспорт цепного стропа
4. Тип оснастки
Цепные стропы комплектуются различными захватными элементами. Выбор зависит от груза и способа строповки.
Основные типы оснастки:
Крюки — универсальное решение
Скобы — для постоянного крепления
Карабины — для быстрого зацепления
Захваты — для специфических грузов (трубы, швеллеры)
Укоротители — для регулировки длины
Что указать:
Тип захватного элемента (крюк, скоба, карабин)
Требования к предохранителям (нужны или нет)
Материал оснастки (оцинковка, нержавейка)
Пример правильной формулировки:
Оснастка: крюки с предохранителями, тип КР. Материал: оцинкованная сталь.
Звенья для цепных строп
5. Условия эксплуатации
Цепные стропы работают в разных средах. От этого зависит выбор материала и защитного покрытия.
Что указать:
Температурный режим (обычный, повышенный, низкий)
Наличие агрессивных сред (кислоты, щёлочи, морская вода)
Режим работы (редко, интенсивно, круглосуточно)
Важный нюанс: для работы при высоких температурах (до 400°C) нужны специальные термостойкие цепи. При низких температурах (ниже -40°C) — морозостойкие исполнения .
Пример правильной формулировки:
Условия эксплуатации: открытый воздух, температура от -40 до +40°C, контакт с технической солью возможен. Требуется антикоррозионное покрытие.
Строп цепной в уличной среде
6. Нормативная база
Стропы должны соответствовать ГОСТ. Укажите, по какому стандарту их изготавливать.
Основные ГОСТы для цепных строп:
ГОСТ 25573-82 — Стропы грузовые канатные и цепные. Технические условия
ГОСТ Р 56820-2015 — Стропы цепные. Общие технические условия
Что указать:
Номер ГОСТа
Необходимость паспорта и сертификата
Требования к маркировке
Пример правильной формулировки:
Изготовление по ГОСТ 25573-82. Паспорт и сертификат обязательны. Маркировка: бирка с указанием грузоподъёмности и даты испытаний.

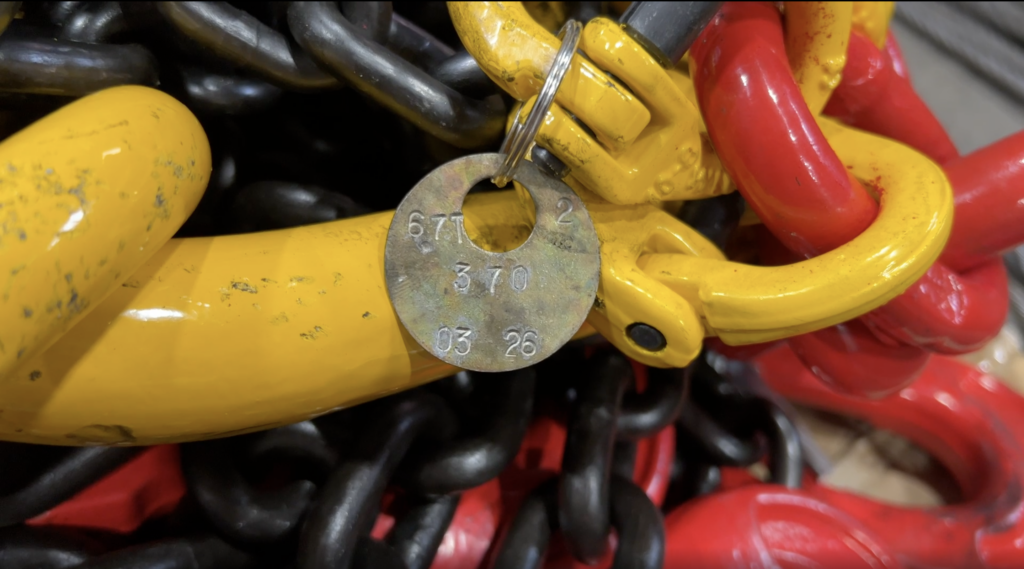

Бирка цепного стропа
Образец правильно составленного ТЗ
Чтобы вам было проще, собрали всё в один шаблон. Просто скопируйте и заполните своими данными.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ИЗГОТОВЛЕНИЕ ЦЕПНЫХ СТРОП
1. Общие данные
— Наименование изделия: Строп цепной двухветвевой
— Количество: 5 штук
— Назначение: подъём металлоконструкций на стройплощадке
2. Грузоподъёмность
— Максимальный вес груза: 3 тонны
— Класс прочности цепи: 8
— Запас прочности: 4:1
— Угол между ветвями: 60°
3. Геометрические параметры
— Тип стропа: 2СЦ
— Рабочая длина каждой ветви: 1.5 метра
— Общая длина от крюка до крюка: 1.7 метра
— Длина концевой цепи: 200 мм
4. Оснастка
— Верхний элемент: скоба соединительная С-10
— Нижний элемент: крюк КР-10 с предохранителем
— Материал оснастки: оцинкованная сталь
5. Условия эксплуатации
— Температурный режим: от -30 до +30°C
— Среда: открытый воздух, возможен контакт с осадками
— Интенсивность: до 50 циклов в смену
6. Нормативные требования
— Стандарт изготовления: ГОСТ 25573-82
— Документация: паспорт, сертификат соответствия
— Маркировка: бирка из нержавейки с гравировкой
7. Дополнительные требования
— Цветовая маркировка ветвей (красный/синий для удобства)
Грузоподъёмность стропа зависит от угла. При угле 90° нагрузка на каждую ветвь выше, чем при 30°. Если не указать угол, производитель заложит стандартный, но при монтаже может оказаться, что строп не подходит.
Ошибка 2. Путаница с длиной
Заказчик указывает «длина стропа 2 метра», но не уточняет, что именно измерять. В результате получает строп, где 2 метра — это длина цепи без учёта крюков, а ему нужно было «от крюка до крюка».
Ошибка 3. Игнорирование условий среды
«Строп будет работать на улице» — слишком общая формулировка. На улице бывает дождь, снег, соль, перепады температур. Если не указать конкретику, производитель сделает стандартное покрытие, которое может не выдержать реальных условий.
Ошибка 4. Завышенные требования без необходимости
Иногда в ТЗ пишут «класс прочности 12», хотя по расчётам достаточно 8. Это ведёт к неоправданному удорожанию. Лучше указать реальные параметры, а запас прочности заложить в коэффициент.
Ошибка 5. Отсутствие информации о грузе
«Груз — металлоконструкции» — этого мало. Если в металлоконструкциях есть острые кромки, нужны протекторы. Если груз хрупкий — мягкие накладки на крюки. Чем подробнее описан груз, тем точнее будет решение.
Нарезка цепи для ветвей цепного стропа
Как описать груз, чтобы производитель понял
Хорошее описание груза выглядит так:
Плохо: Груз — трубы.
Хорошо: Трубы стальные диаметром 500 мм, длиной 12 метров, вес одной трубы 2 тонны. Поверхность окрашена, острых кромок нет. Строповка за торцы с использованием захватов.
Плохо: Груз — оборудование.
Хорошо: Оборудование в деревянной обрешётке, габариты 3×2×2 метра, вес 5 тонн. Есть выступающие части, требующие осторожного обращения. Строповка за четыре монтажные петли.
Чем детальнее описание, тем меньше вероятность, что производитель ошибётся с выбором оснастки или длины ветвей.
Проверка соединительных звеньев перед отгрузкой
Что делать, если нет готового ТЗ
Не у всех заказчиков есть инженеры, способные составить подробное техническое задание. Это нормально. В strop24.ru мы помогаем сформулировать требования на основе простого описания задачи.
Что нужно сделать:
Позвонить или написать нам
Рассказать, какой груз планируете поднимать
Указать вес и примерные габариты
Описать условия работы
Сообщить, есть ли готовые чертежи или эскизы
На основе этой информации наши специалисты подготовят опросный лист, помогут заполнить ТЗ и предложат оптимальное решение.
Цех по производству цепных строп
Чек-лист перед отправкой ТЗ
Перед тем как отправить задание производителю, проверьте себя по списку:
Указан точный вес груза (не «примерно», а конкретно)
Выбран тип стропа (1СЦ, 2СЦ, 3СЦ, 4СЦ)
Определён угол между ветвями
Указана рабочая длина ветвей
Выбрана оснастка (крюки, скобы, карабины)
Описаны условия эксплуатации
Указан ГОСТ или другой нормативный документ
Есть контактные данные для обратной связи
Приложены эскизы или чертежи (если есть)
Вместо вывода
Цепные стропы — не тот случай, где можно положиться на «авось». Ошибка в ТЗ обойдётся дороже, чем время, потраченное на его грамотное составление. Хорошее техническое задание — это страховка от недопонимания, лишних расходов и, главное, гарантия безопасности при работе с грузами.
Если сомневаетесь в формулировках — обращайтесь. В strop24.ru поможем составить ТЗ, подобрать оптимальную конструкцию и изготовить стропы, которые прослужат долго и без сюрпризов.
