Как рассчитать нагрузку на стяжной ремень: пошаговое руководство

Вопрос правильного расчета крепежной оснастки встает перед каждым, кто занимается перевозкой грузов. Ошибка в расчетах обходится дорого: выберете слишком слабую ленту — она лопнет в пути, возьмете избыточно мощную — переплатите лишние деньги. Но главное — текстильный крепеж должен гарантировано выдерживать критические перегрузки при резком торможении, наборе скорости или крутом повороте.

В этом пошаговом руководстве мы подробно разберем, как рассчитать нагрузку на стяжной ремень, какие формулы используют профессиональные логисты, как на расчет влияет угол натяжения и как безошибочно подобрать оснастку для безопасного рейса.

Шаг 1. Разбираемся в маркировке и значении LC

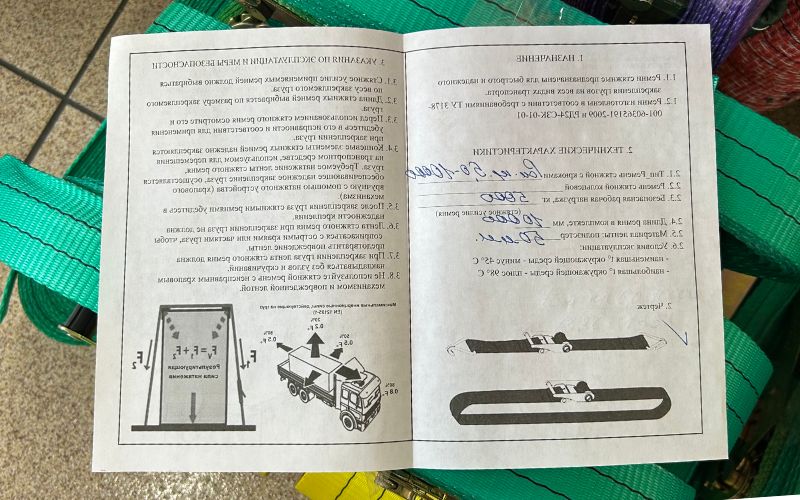

Прежде чем переходить к формулам, необходимо заглянуть в паспорт изделия или изучить его маркировочную бирку. Самый важный параметр, который на ней указан — это LC (Lashing Capacity), или допустимая рабочая нагрузка. Она измеряется в деканьютонах (daN) и показывает силу, с которой можно натягивать ленту постоянно без риска деформации и разрыва.

Важно понимать: 1 daN примерно равен 1 кг. Соответственно, маркировка LC 2500 daN означает, что ремень рассчитан на рабочую нагрузку в 2500 кг (2,5 тонны).

Способ увязки напрямую влияет на несущую способность системы:

• Прямое крепление (якорное): когда крюки цепляются непосредственно за проушины платформы. В этом случае крепеж работает в номинальном режиме и выдерживает ровно свою паспортную нагрузку (например, 2,5 тонны).
• Крепление в обхват (петлей / накидной способ): когда лента перекидывается через груз от одного борта к другому. При таком методе удерживающая способность удваивается, и ремень с LC 2500 даН сможет выдержать уже до 5000 даН (5 тонн).

Примечание: Запас прочности качественного текстильного оборудования составляет 2:1. Если на бирке указано LC 2500 daN, то критический разрыв исправной ленты наступит только при силе натяжения свыше 5000 daN.

Шаг 2. Учитываем силу предварительного натяжения (STF)

Задача такелажной оснастки — не просто удерживать объект, но и максимально плотно прижимать его к полу полуприцепа. Чем сильнее прижим, тем выше сила трения и тем меньше шансов, что груз сместится.

Усилие, создаваемое при затяжке, обозначается на бирке как STF (Standard Tension Force) — стандартная сила предварительного натяжения. Она зависит от типа замка и физической силы человека. У качественных систем с храповым механизмом (ратчетом) этот показатель значительно выше, чем у рычажных (эксцентриковых) аналогов, и составляет в среднем 250–500 деканьютон.

Шаг 3. Применяем базовые формулы расчета

Чтобы быстро рассчитать необходимое количество крепежных элементов, используйте базовые зависимости.

Формула при прямом (якорном) креплении:

$$\text{Количество ремней} = \frac{\text{Вес груза}}{\text{LC одного ремня}}$$

Пример: Вам нужно зафиксировать металлическую конструкцию весом 5 тонн. Вы используете стандартный крепеж с LC 2500 daN (2,5 тонны).
$$5 / 2,5 = 2 \text{ шт.}$$

Это минимальный порог. По правилам техники безопасности всегда закладывается повышающий коэффициент на динамику.

Формула при креплении в обхват (накидным способом):

$$\text{Количество ремней} = \frac{\text{Вес груза}}{\text{LC} \times 2}$$

Пример: Тот же груз весом 5 тонн фиксируется перекидным способом. Благодаря обхвату удерживающее усилие одной ветви удваивается до 5000 даН (5 тонн).
$$5 / 5 = 1 \text{ шт.}$$

Математически хватает одного ремня, однако действующие правила дорожных перевозок строго запрещают крепить груз одной единицей оснастки — на платформе всегда должно быть установлено минимум 2 ремня.

Шаг 4. Корректируем расчет с учетом угла натяжения

В реальных условиях лента практически никогда не идет строго вертикально — она всегда натянута под определенным углом к платформе. Чем сильнее завалена стропа, тем меньшее прижимное усилие она генерирует.

При расчете количества прижимных ремней обязательно учитывайте вертикальный угол наклона ($\alpha$):

• Угол от 60° до 90°: эффективность стопроцентная или снижается незначительно (потери силы прижима до 15%).
• Угол от 30° до 60°: эффективность падает критически. Сила прижима уменьшается на 30–50%. Для компенсации потерь расчетное количество крепежа умножают на коэффициент 1,5–2.
• Угол менее 30°: накидной способ фиксации становится практически бесполезным. В этом случае ремни будут стягивать груз по бокам, но не прижмут его к полу. Рекомендуется полностью сменить схему такелажа на прямое (якорное) крепление.

Шаг 5. Закладываем запас на динамику и трение

Решая задачу, как рассчитать нагрузку на стяжной ремень, нельзя опираться только на сухой вес груза в состоянии покоя. Во время движения автомобиля в силу вступают законы физики:

1. Динамические перегрузки: При экстренном торможении или резком маневре инерционная масса груза мгновенно возрастает в 1,5–2 раза. Профессионалы всегда закладывают запас прочности в 30–50% к базовому расчету.
2. Коэффициент трения платформы: На гладком деревянном или металлическом полу полуприцепа груз скользит очень легко. Чтобы снизить нагрузку на текстильные стропы, подкладывайте под основание специальные резиновые противоскользящие коврики.
3. Острые кромки и износ: Если полотно соприкасается со сколами, рваными краями или углами металлопроката, его несущая способность падает из-за риска подреза. Для защиты текстиля обязательно применяйте пластиковые или полиуретановые протекторы. Кроме того, любые потертости, надорванные нити и старение стропы снижают ее реальный LC на 20–40%.

Краткий чек-лист для проверки перед рейсом

Перед тем как отправить машину в путь, выполните быструю проверку по чек-листу:

• Проверьте наличие и читаемость синей/коричневой бирки с указанием LC и STF.
• Определите тип фиксации (якорный или накидной в обхват).
• Рассчитайте количество ветвей по формуле и добавьте 30% запаса на динамику.
• Оцените углы наклона лент: если они меньше 60°, добавьте резервные ремни.
• Убедитесь, что на платформе установлено не менее 2 ремней, даже если по весу проходит один.
• Проверьте высоту груза: для высоких объектов добавьте перекрестные (диагональные) растяжки от опрокидывания.
• Осмотрите текстильное полотно на предмет порезов, а ратчеты — на четкость фиксации зубьев.

Подведем итог

Правильно рассчитать нагрузку на стяжной ремень — значит защитить свой бизнес от финансовых потерь, сохранить товарный вид груза и обезопасить участников дорожного движения.

Никогда не экономьте на количестве точек крепления и не используйте изношенные текстильные стропы с нечитаемыми бирками. Лучше установить одну лишнюю рэтчет-систему и ехать спокойно, чем рисковать безопасностью на дороге.
