Система контроля качества при изготовлении текстильных строп

Как мы проверяем каждый шов, каждый сантиметр и каждую петлю, чтобы гарантировать безопасность грузов.

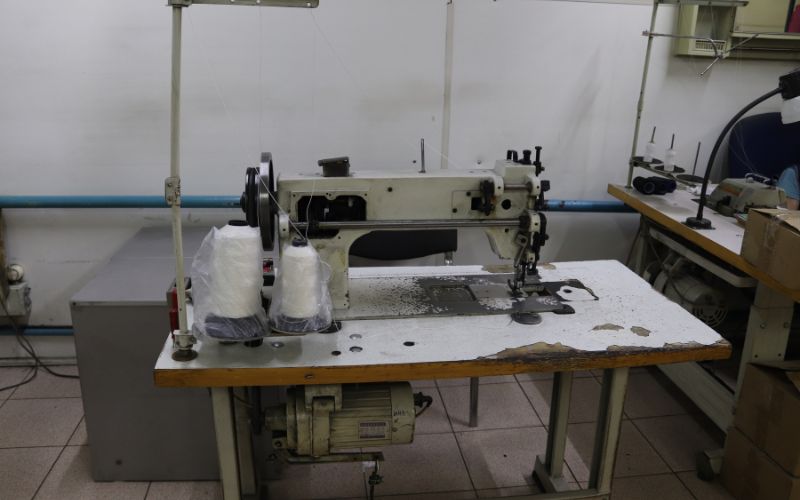

Текстильный строп — на первый взгляд, простая конструкция: лента, сшитая в петлю. Но за этой внешней простотой скрывается сложная система контроля. Любая ошибка — неправильная настройка швейной машины, некачественная нить, микронадрез на ленте — может привести к тому, что строп порвется под нагрузкой в десятки тонн.

В этой статье я подробно рассказываю, как устроена система контроля качества на производстве текстильных стропов. Покажу все этапы проверки — от входного контроля материалов до финальных испытаний готового изделия.

1. Почему контроль качества текстильных стропов — это вопрос безопасности

Текстильные стропы изготавливаются из полиэстеровых лент. Они прочны, долговечны, не повреждают груз. Но у них есть уязвимое место — швы. Именно швы принимают на себя основную нагрузку .

Если на ленте есть микронадрез или шов выполнен с нарушением технологии, строп может порваться при подъеме груза. Последствия — падение многотысячного оборудования, травмы персонала, остановка производства .

Именно поэтому контроль качества на производстве текстильных стропов — это не формальность. Это система, которая гарантирует, что каждый строп безопасен.

Нормативная база: В России производство текстильных стропов регулируется РД 24-СЗК-01-01 «Стропы грузовые общего назначения на текстильной основе. Требования к устройству и безопасной эксплуатации» .

Этот документ устанавливает:

• типы и параметры стропов
• технические требования к материалам и конструкции
• правила приемки
• методы контроля и испытаний
• требования к маркировке и эксплуатации

2. Входной контроль материалов: с чего всё начинается

Качество стропа закладывается ещё на входе — при поступлении материалов.

Мы проверяем:

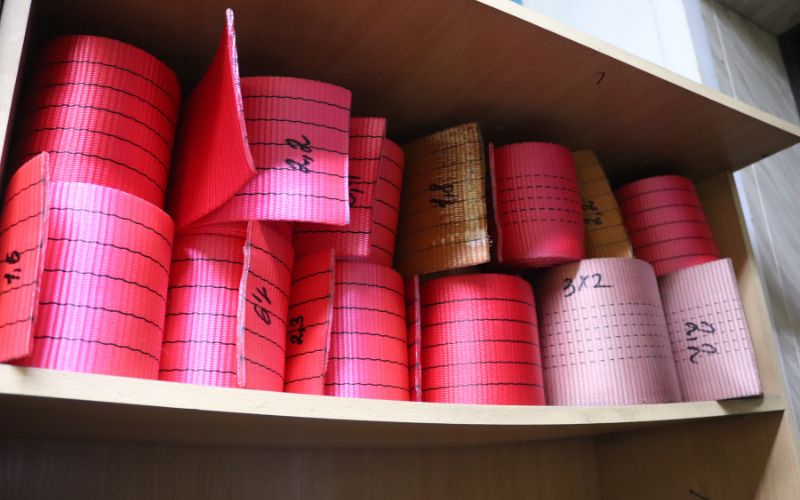

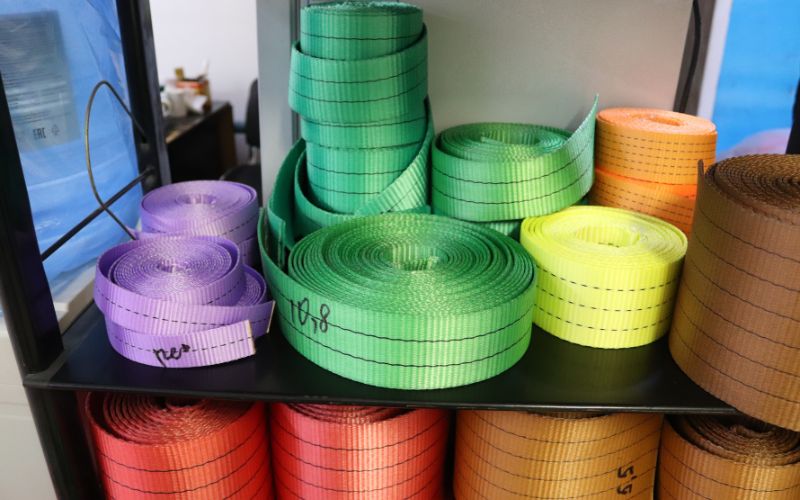

• Сертификаты на ленту — документ, подтверждающий, что лента изготовлена из первичного полиэстера (ПЭ) с заявленными характеристиками. Без сертификата материал в производство не поступает.
• Ширину и толщину ленты — измеряем штангенциркулем в нескольких точках. Отклонения не допускаются.
• Цвет и внешний вид — лента должна быть равномерно окрашена, без пятен, заломов, потертостей и микронадрезов.
• Нить — проверяем сертификат, цвет, толщину. Нить должна соответствовать требованиям по прочности на разрыв.
• Металлические элементы (если строп с крюками, скобами или звеньями) — проверяем сертификаты, отсутствие трещин, деформаций, коррозии.

Только после подтверждения качества всех материалов они передаются в раскройный участок.

3. Операционный контроль: проверка в процессе производства

Это ключевой этап. Контроль ведётся на каждом этапе изготовления.

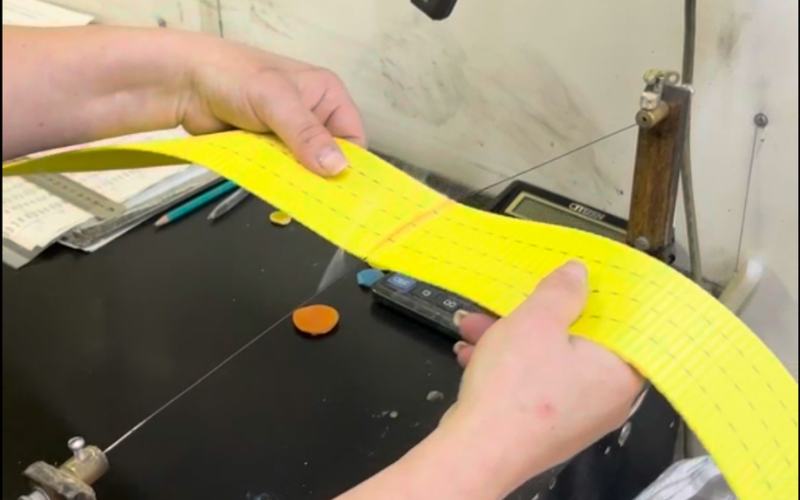

3.1. Контроль раскроя

Перед раскроем проверяется разметка. Длина заготовок должна строго соответствовать проектной документации.

Что проверяем:

• точность длины каждой заготовки — отклонение не более ±10 мм на метр
• ровность реза — края ленты должны быть аккуратными, без торчащих нитей
• чистоту заготовок — отсутствие масляных пятен и загрязнений

3.2. Контроль сшивки

Самый ответственный этап. Именно здесь формируется несущая способность стропа.

Что проверяем:

• Количество сшитых слоёв — по проектной документации. Если строп должен сшиваться в 4 слоя, а сшили в 3 — брак .

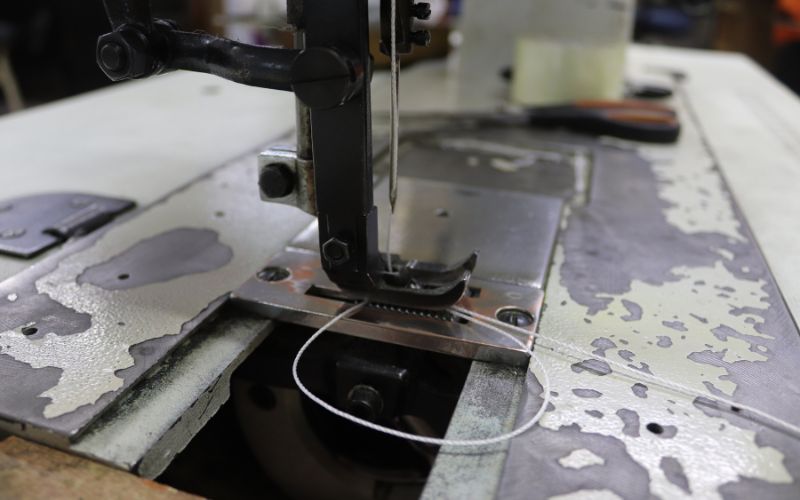

• Качество строчки — ровная, без пропусков, без обрывов нити. Шаг стежков должен быть равномерным, без узелков внутри шва .
• Длину шва — измеряем линейкой. Должна соответствовать требованиям документации.
• Симметричность петель — обе петли стропа должны быть одинаковой длины.
• Отсутствие перекосов — лента не должна быть перекручена.

Допуски по измерениям:

• для длины стропа, петель, швов — точность измерений не менее 3 мм
• для длины стежков — точность измерений не менее 1 мм

Каждый шов проверяется визуально. Контролер ОТК фиксирует результаты в журнале операционного контроля. При обнаружении дефекта строп отправляется на доработку или бракуется.

4. Приемочный контроль: испытание каждого стропа

После того как строп полностью изготовлен, он поступает на приемочный контроль. Это обязательный этап для каждого стропа .

Приемочный контроль включает три этапа:

4.1. Внешний осмотр

Контролер проверяет:

• все швы — отсутствие пропусков, обрывов нити, складок
• петли — симметричность, правильность формирования
• ленту — отсутствие потертостей, надрывов, проколов, продольных разрезов, разрушений кромок

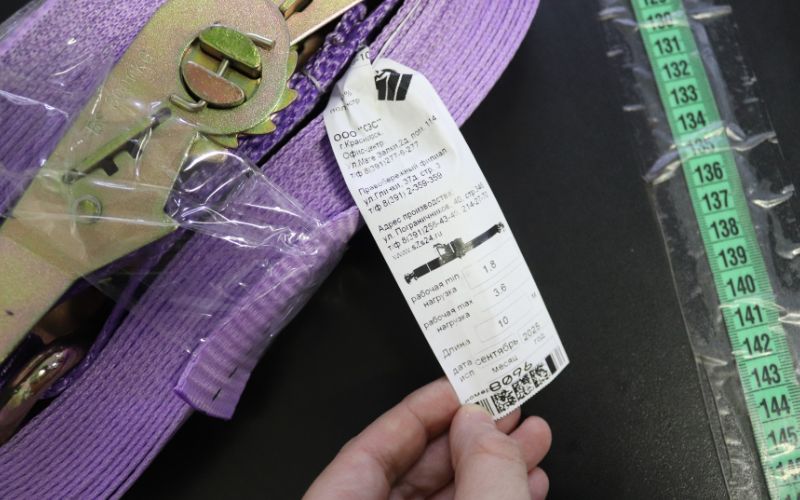

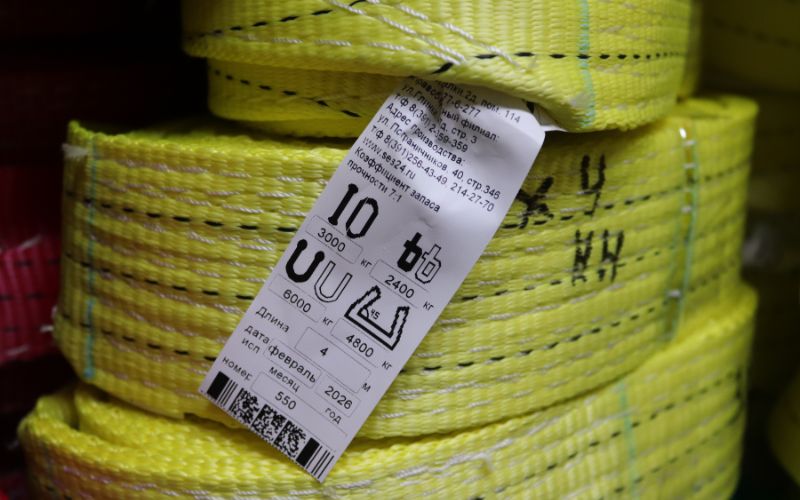

• маркировку — бирка должна быть закреплена, информация на ней — соответствовать фактическим параметрам

4.2. Проверка размеров

Выборочно (не менее 2% партии, но не менее 2 штук) проверяются геометрические параметры :

• общая длина стропа
• длина петель
• длина швов

Измерения проводятся в растянутом состоянии с точностью до 3 мм .

4.3. Статические испытания

Это главное испытание. Каждый изготовленный строп нагружается статической нагрузкой, превышающей его паспортную грузоподъемность в 1,25 раза .

Например, строп грузоподъемностью 2 тонны испытывается нагрузкой 2,5 тонны.

Как проходят испытания:

• Нагружение выполняется плавно, без рывков
• Строп выдерживается под нагрузкой не менее 3 минут
• После снятия нагрузки строп осматривается

Строп считается выдержавшим испытания, если:

• не произошло разрывов швов
• нет распускания или разрыва лент
• нет остаточных деформаций концевых элементов
• размеры стропа не изменились

Допускается проводить испытания тарированным грузом с помощью подъемного устройства. Груз поднимается на 50–100 мм и выдерживается в таком положении не менее 3 минут.

5. Контрольные испытания на разрушение (периодические)

Помимо обязательных статических испытаний каждого стропа, предприятие обязано периодически проводить контрольные испытания на разрушение .

Порядок проведения:

• Один строп отбирается из каждой партии объемом до 250 штук (или из серии продукции того же типа)
• Строп нагружается до разрыва

Норма: строп должен выдержать нагрузку, в 7 раз превышающую его паспортную грузоподъемность, в течение 10 минут.

Как интерпретировать результаты:

Ситуация	Решение
Разрыв при усилии <90% от нормы	Вся партия бракуется
Разрыв при усилии 90–100% от нормы	Проверяются еще 2 стропа из партии. Если они выдерживают норму — партия принимается
Если дополнительные образцы не выдерживают	Грузоподъемность партии снижается пропорционально фактической прочности

Важно по технике безопасности: во время испытаний в ленте накапливается значительная энергия. Если строп разрывается, эта энергия внезапно высвобождается. Поэтому испытания проводятся только в специально оборудованных стендах с защитными ограждениями, а персонал соблюдает меры предосторожности.

6. Испытания многоветвевых стропов

Для 2-ветвевых и 4-ветвевых стропов действуют особые правила.

Угол между ветвями: при статических испытаниях ветви многоветвевого стропа должны быть расположены под углом 120° друг к другу, если иное не оговорено заказчиком.

Это имитирует реальные условия работы стропа, когда ветви расходятся под углом, и нагрузка на каждую ветвь перераспределяется.

7. Контроль металлических элементов

Если строп оснащен концевыми элементами — крюками, скобами, звеньями, — они тоже проходят контроль .

Что проверяется:

• соответствие требованиям РД 10-33-93 (Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации)
• наличие сертификата предприятия-изготовителя на каждый элемент
• качество сварных соединений (для цепей и звеньев) — визуальный осмотр, обмер, механические испытания
• твердость металла (при необходимости) по ГОСТ 9012
• механические характеристики (предел текучести, временное сопротивление разрыву, относительное удлинение) по ГОСТ 1497
• ударная вязкость по ГОСТ 9454

8. Документирование результатов контроля

Каждый этап контроля документируется. Это позволяет отследить историю любого стропа.

Какие документы ведутся:

Журнал учета изготовления стропов — в него заносятся все стропы, прошедшие приемочный контроль .

В журнале указывается :

• наименование стропа
• грузоподъемность
• номер нормативного документа (РД 24-СЗК-01-01 или технологической карты)
• номера сертификатов на ленту и нити
• номера сертификатов на концевые звенья (или на металл)
• результаты статических испытаний

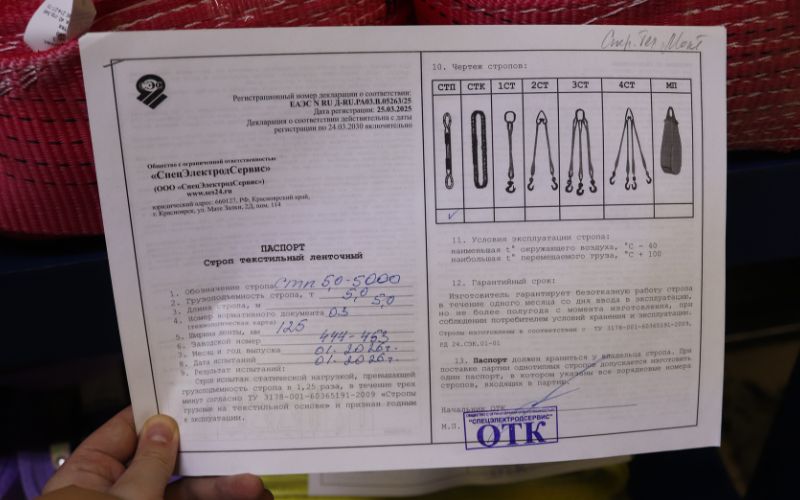

Паспорт на строп — документ, который сопровождает каждое изделие. Содержит основные параметры, дату изготовления, результаты испытаний, гарантии.

Протокол испытаний — прикладывается к каждой партии. Подтверждает, что стропы прошли статические испытания и соответствуют требованиям.

9. Что происходит с бракованными стропами

Если в процессе контроля обнаружен дефект, предприятие действует по алгоритму:

1. Дефект устраним — строп отправляется на доработку, затем проходит повторный контроль.
2. Дефект неустраним (например, надрез ленты или разрушение сварного шва) — строп бракуется и утилизируется .

Использование бракованных стропов в производстве категорически запрещено.

Вывод

Система контроля качества при изготовлении текстильных стропов — это многоуровневый процесс, регламентированный нормативными документами . Каждый этап, от входного контроля материалов до финальных испытаний, критически важен для безопасности.

Главные контрольные точки:

• Входной контроль — проверка сертификатов и качества ленты и нитей
• Операционный контроль — контроль раскроя и сшивки
• Приемочный контроль — внешний осмотр, обмер, статические испытания каждого стропа
• Периодические испытания на разрушение — проверка коэффициента запаса 7:1
• Документирование — журналы, паспорта, протоколы

Запомните: если вы покупаете текстильные стропы, требуйте паспорт и протокол испытаний. Это единственное доказательство того, что строп действительно безопасен.
